本说明书主要是帮助用户正确安装和使用威乐斯水处理生产的紫外线杀菌器，保障设备处于较佳运行状态，并延长使用寿命。详细为您介绍紫外线杀菌器的安装、管路连接、安装注意事项、安装示意图、灯管的安装顺序等，如您想了解紫外线杀菌器通电测试、运行、维护与保养、套管清洗、安装顺序、灯管拆装、石英套管的清洁替换、常见故障的分析与解决措施、工艺流程等更多详细内容可联系威乐斯水处理工作人员，采购紫外线杀菌器后说明书会随货发行。
出厂前所有紫外线杀菌器都已调试好，若您在安装过程中遇到任何问题都可电话咨询，电话不能解决的问题威乐斯水处理公司工程部会根据现场安装的实际工作量，选派若干施工人员至现场进行安装，所有安装施工人员都有5年以上现场施工经验，经过专YE的培训。紫外线杀菌器安装完毕后，施工人员会对所有现场拼装的紫外线杀菌器进行逐台、严格认真的质量检验，每台紫外线杀菌器安装完毕后进行单机试运转，以及整个系统联合试运行和调试。
一、紫外线杀菌器的安装
注意：紫外线对细菌有强大的杀伤力，对人体同样有一定的伤害，人体较易受伤的部位是眼睛之眼角膜，因此在任何时時候都不可用眼睛直视点亮的灯管，以免眼睛受伤，必要时，应用普通玻璃(戴眼镜)或透光塑胶片，作为防护面罩，因为紫外线几乎完全无法透过普通玻璃或透光塑胶片。千万勿错用石英玻璃，一旦受伤，不必惊慌，面部灼伤，几天后表皮脱落，不治而愈。眼睛受伤会红肿、流泪、刺痛，约三、四天才能痊愈。不论如何，万一遇到伤害，建议立即到医生处求诊。
二.紫外线杀菌器的连接
1.管路连接
①确定安装地点(紫外线杀菌器应靠近出水点,以免影响使用效果),管路按《标准管路联接》图要求施工
②紫外线杀菌器进出水口必须安装控制阀门，并安装旁通管路。
③管路所配连接法兰和控制阀门的工作压力等级不能低于产品的设计压力(不低于0.6MPa)。
④管路与紫外线杀菌器连接时不能产生应力变形影响石英玻管的安装和密封。
⑤待^终连接进出水口法兰之前将紫外线杀菌器进出水口防尘贴去除,注意防杂质进入紫外线杀菌器腔体内部。
⑥管路连接完毕后，通水检验各联接处及紫外线杀菌器本体有无渗漏。
当心：连接管路时不要让铁屑、焊渣和其它杂物落入紫外线杀菌器腔体内。
注意：当通水检验时压力必须达到^高使用压力，且不超过设计压力。
建议：为防止水中杂质损坏和污染石英套管，在紫外线杀菌器进水端建议安装过滤器。
建议：为保证在突然停电情况下,未经处理的水不流入用水区,在紫外线杀菌器出水端、建议安装电磁控制阀。
三.紫外线杀菌器安装注意事项
紫外线杀菌器通过支撑脚的螺孔用螺栓紧固于基础之上,并在接线端处预留空间安装石英套管和紫外线灯管。采用40W、87W灯管的请预留1米空间.采用75W、155W、240W、320W灯管的请预留2米空间，用来更换安装灯管。带气动清洗装置的必须预留气缸运动空间600mm。不带气动清洗的紫外线杀菌器可不作考虑。
警告：紫外线杀菌器应严格接地，防止漏电造成触电事故。
请尽量靠近使用点安装
注意：吊装和搬运反应器请保护不锈钢表面，以免影响使用和外观。

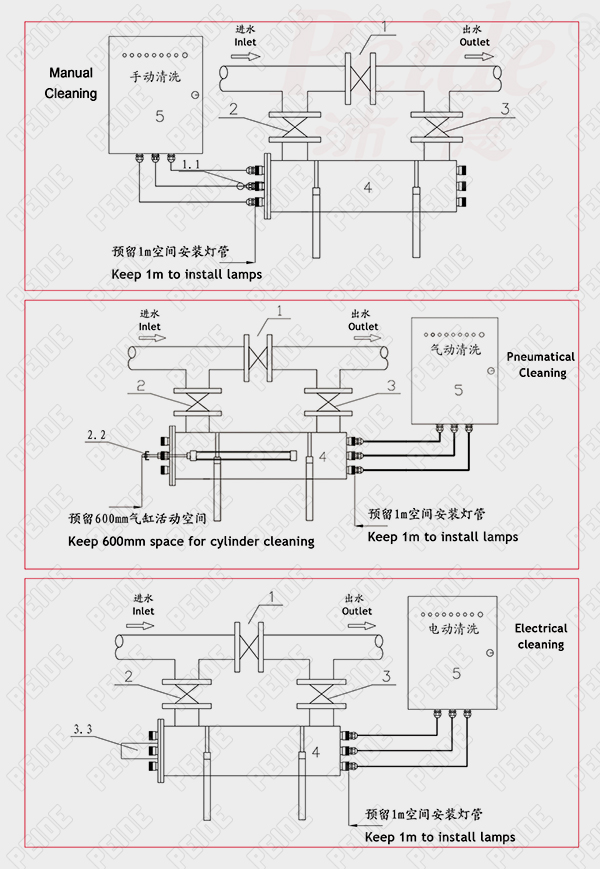

四.紫外线杀菌器安装示意图
下图注释：
1.1手动清洗紫外线杀菌器
2.2气动清洗紫外线杀菌器
3.3电动清洗紫外线杀菌器
图示注：1.旁通控制阀2.进水控制阀3.出水控制阀4.反应器5.电控箱
电控器
注意：电控器与紫外线杀菌器的腔体导线相距可达2米（^多不宜超过5米），以免影响正常使用。设备内部都做接地处理，客户电源务必接地。
由于紫外线杀菌器出厂已安装了石英套管，并且已对紫外线杀菌器进行了水压测试，因此无需再拆下石英套管待系统试压之后可按以下步骤直接安装灯管。

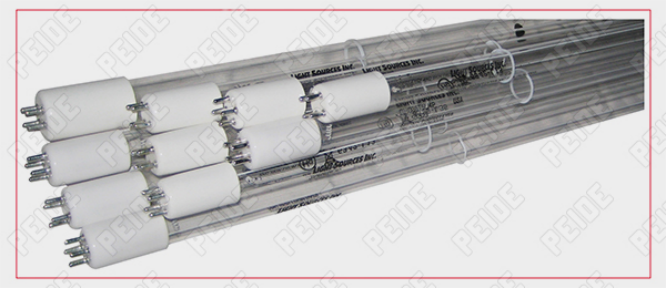

五.紫外线杀菌器灯管

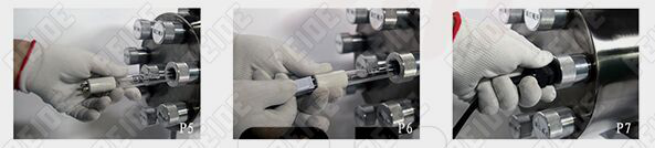

六.紫外线杀菌器灯管安装顺序
1.取下密封压盖贴纸。将灯管小心的从包装盒中取出,如灯管表面有污垢、手印等用酒精擦拭后缓慢装入石英套管内(灯管从密封端盖开口处进入，无需取下密封端盖),预留约20mm在石英套管外部。注意：灯管插头朝外。
2.一只手握住灯管陶瓷部分，另一只手将电源插座插入灯管插头。注意：插头插座有方向性，注意正反方向，否则插不进。
3.缓慢地将整支灯管装入玻管中，并且要使灯管处于腔体中间位置。
4.防水接头根部螺纹旋入金属密封端盖螺孔并拧紧，注意不能松动密封压盖，使灯管处于腔体中间位置，旋紧防水接头的螺母，把电线压紧，使电线不能拉动。
5.注意：①灯管清洗时必须用无水乙醇清洗，表面不能有污垢，以免影响紫外线的通过。
②安装灯管时应戴专用手套。
